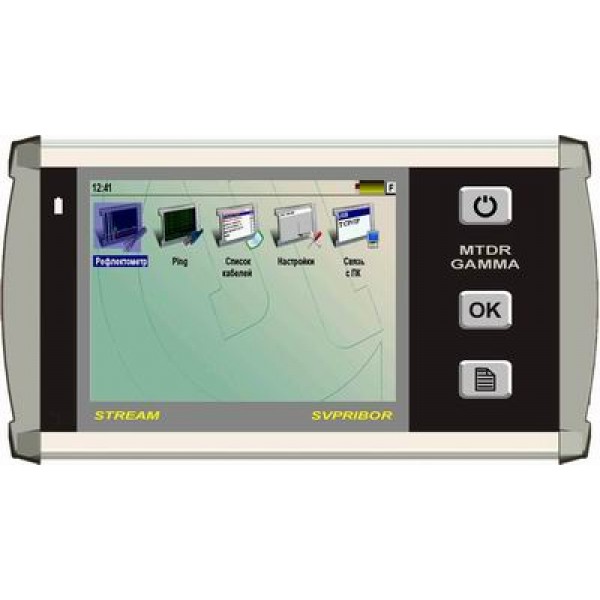

Рефлектометр высокого разрешения для магистральных кабелей и городских кабелей ТПП с высоким затуханием, а также для всех типов силовых кабелей.
Специальные функции: "антилыжа" и компенсация затухания.
«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.
Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.
Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.
| Диапазоны измеряемых рефлектометром расстояний | 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970м |
|---|---|
| Максимальное разрешение | 0,2 м |
| Длительность зондирующего импульса | 16 ÷ 30000 нс |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256, 512 |
| Диапазон установки коэффициента укорочения | 1 ÷ 7 с шагом 0,001 |
| Питание прибора | от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч |
| Время непрерывной работы от аккумулятора | Не менее 4 часов |
| Габариты | 220х125х45 мм |
| Вес | 1 кг |
